產品名稱�DZ型軸流風�
詳細說明�
德州佳輝空調設備有限公司是一家專�(yè)生產DZ型軸流式風機的廠家。DZ型軸流式風機是我公司最新開�(fā)的產�。采用聲源低速高壓系數的設計方法,開�(fā)了寬葉片、大弦長、空間畸變和傾斜葉片形狀,在低速驅動的前提下實現所需的風量和風壓。具有高�、低噪聲、低能�、運行穩(wěn)定等特點�
該系列產品在工礦企業(yè)、化�、食品、醫(yī)�、冶金等各類民用建筑的墻體通風、后通風、管道通風、屋面通風等廣泛應��

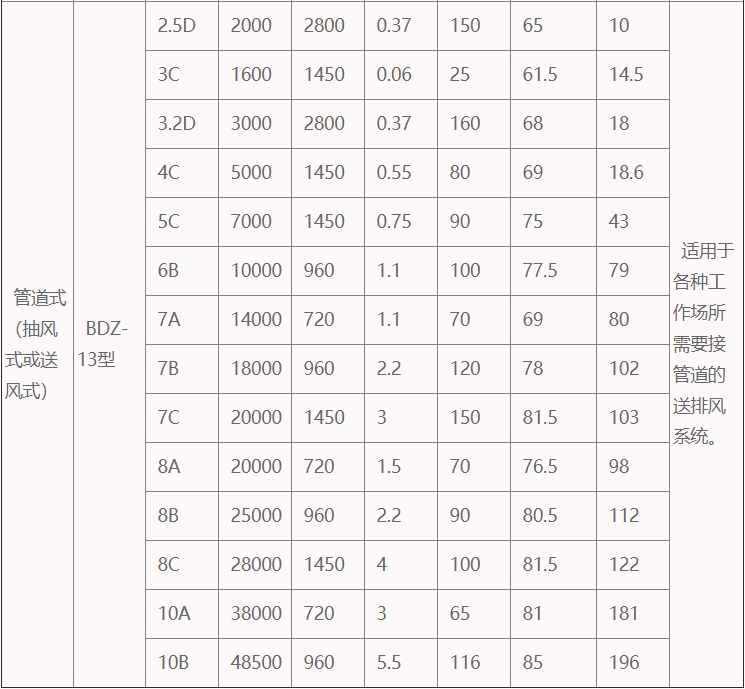

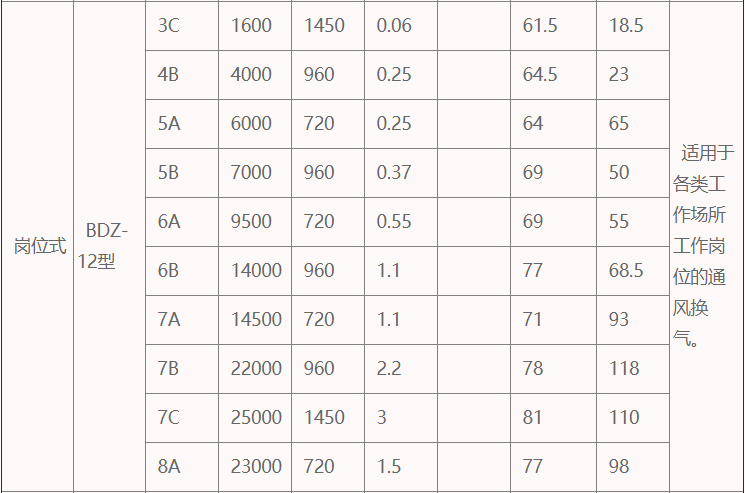

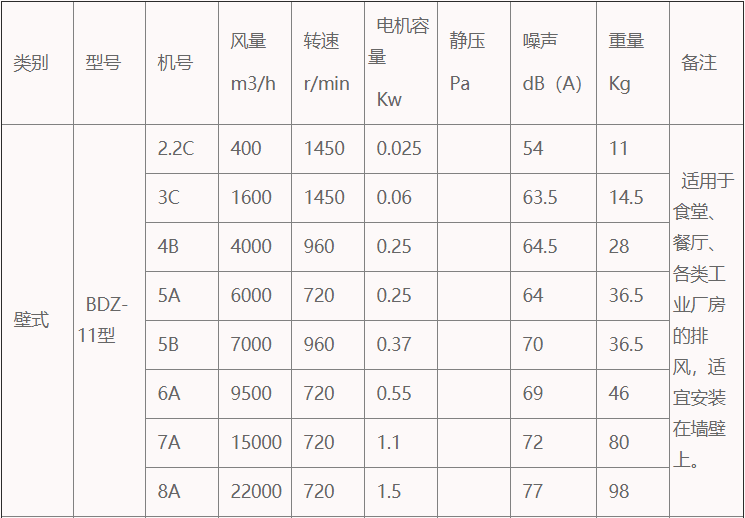

DZ型軸流風機性能參數�


注:1、噪聲按GB2888-82標準測試�
2、用戶對風機性能有特殊要求,我廠愿承接新的設計與改型�
DZ型軸流式通風機安裝尺寸圖

� �



管道式軸流風�
撐腳式DZ型軸流風機、旋轉式DZ型軸流風機尺寸表�
型號 | D | D1 | L | H |
3 | 308 | 400 | 320 | 350 |
4 | 408 | 500 | 390 | 630 |
5 | 508 | 615 | 390 | 630 |
6 | 608 | 725 | 570 | 780 |
7 | 710 | 825 | 570 | 780 |
8 | 810 | 930 | 600 | 780 |
9 | 910 | 1030 | 600 | 900 |
10 | 1010 | 1130 | 620 | 900 |
壁式DZ型軸流風機尺寸表�
型號 | D | D1 | L | H |
3 | 308 | 400 | 320 | 350 |
4 | 408 | 500 | 390 | 630 |
5 | 508 | 615 | 390 | 630 |
6 | 608 | 725 | 570 | 780 |
7 | 710 | 825 | 570 | 780 |
8 | 810 | 930 | 600 | 780 |
9 | 910 | 1030 | 600 | 900 |
10 | 1010 | 1130 | 620 | 900 |
固定式DZ型軸流風機尺寸表�
型號 | D | D1 | L | L1 | H |
3 | 308 | 400 | 280 | 240 | 214 |
4 | 408 | 500 | 350 | 300 | 264 |
5 | 508 | 615 | 350 | 300 | 314 |
6 | 608 | 725 | 500 | 450 | 374 |
7 | 710 | 825 | 520 | 460 | 425 |
8 | 810 | 930 | 520 | 460 | 485 |
9 | 910 | 1030 | 520 | 460 | 535 |
10 | 1010 | 1130 | 600 | 540 | 595 |
管道式DZ型軸流風機尺寸表�
型號 | D | D1 | L |
2.2 | 228 | 320 | 270 |
2.5 | 258 | 350 | 280 |
3 | 308 | 400 | 280 |
3.2 | 328 | 420 | 300 |
4 | 408 | 500 | 350 |
5 | 508 | 615 | 350 |
6 | 608 | 730 | 500 |
7 | 710 | 830 | 520 |
8 | 810 | 930 | 520 |
