溴化鋰吸收式冷凝�

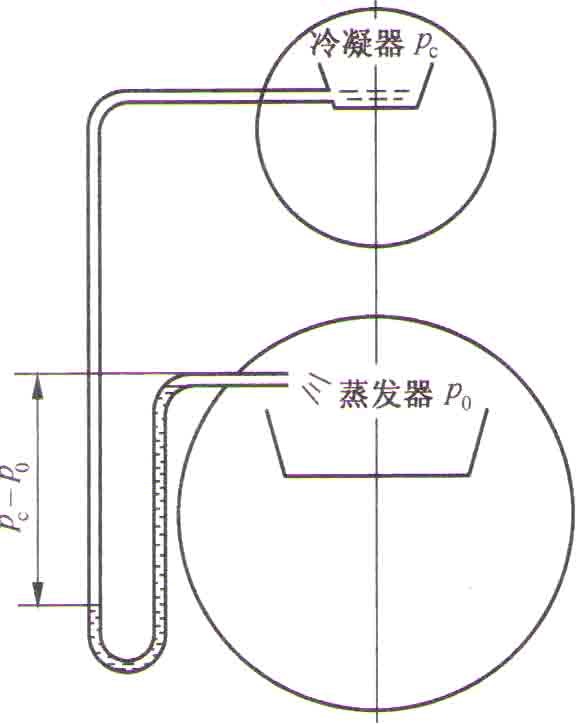

�5-47 U形管節流裝置結�(gòu)

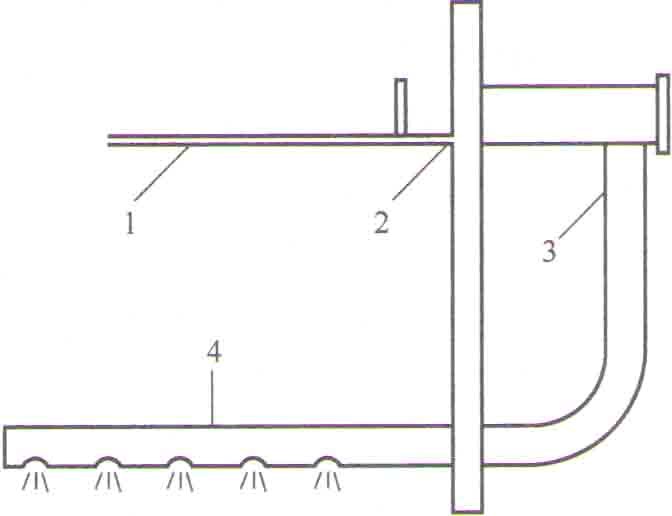

1—冷凝器水盤�2—管��3—冷劑水節流裝��4—蒸�(fā)
�5-48 小孔節流裝�
冷凝器的作用是通過冷卻在管中流動的冷卻水將來自�(fā)生器的制冷劑蒸汽冷凝出管,并通過流量控制裝置將其送至蒸發��
冷凝器是一種常見的殼式�(jié)�(gòu),主要由水盆,傳熱管,排液板,冷水不流動裝置和排液裝置組�。位于冷凝器和再生器上方和下方的冷凝器的水床�(jié)�(gòu)類似于上述再生器的溶液板�(jié)�(gòu),但左側和右�(cè)分別有塊。溶液盤在放置在冷凝器和再生器左�(cè)和右�(cè)的單管型吸熱式制冷機中共用。主體用于在雙管加濕吸收式制冷機中制造發電機的發電機板和冷凝器的水池。同�,它與液體逃逸板和雙層絕緣板分開。傳熱管采用燈管,或加強傳熱�,擴展并固定在左右管板上�
有兩種主要的冷卻劑流動系�(tǒng)�
U形管流動和小孔流動� U形管流裝置的�(jié)�(gòu)如圖5-47所�� H通常約為1�。通過機器的制冷劑流量確定U形管的管徑。小孔鉸接裝置的�(jié)�(gòu)由正面和背面之間的壓力差確定,如�5-48所示。小孔太大而不能起到節點流動的作用。如果它太小,它會影響冷水的流速和機器的冷卻能�。小孔節流特征結�(gòu)簡單,結�(gòu)緊湊,但孔徑的合理性直接影響機器性能�
