離心式壓縮機運行原理
離心式制冷壓縮機具有各種結構,如單級,二級和多級� 單級壓縮機主要由進氣�,葉�,壓力膨脹機和蝸殼組�� 如圖5-4所示� 兩級和三級壓縮機如圖5-6�5-7所��

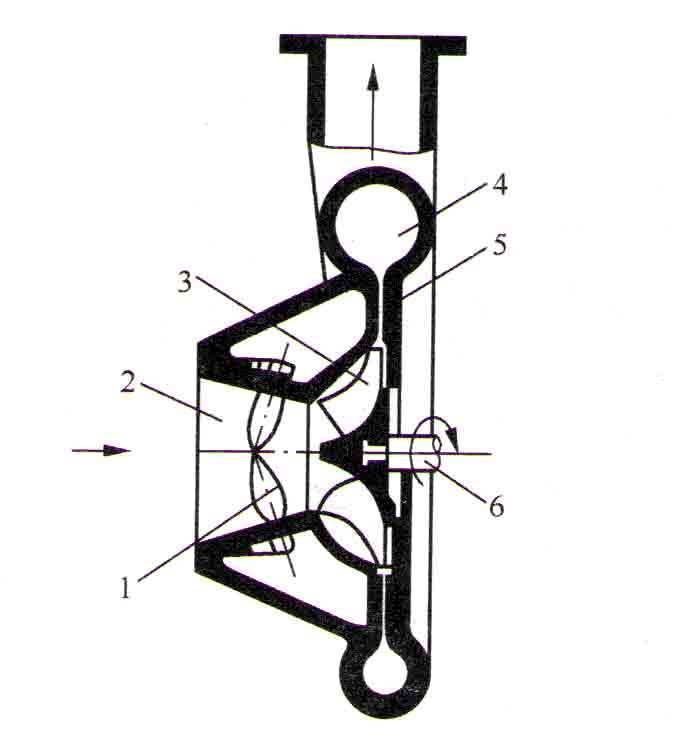

1—進口可調導流葉片�2—吸氣室�3—葉輪;4—蝸��5—擴壓器�6—主�
�5-4 單級壓縮機結構圖

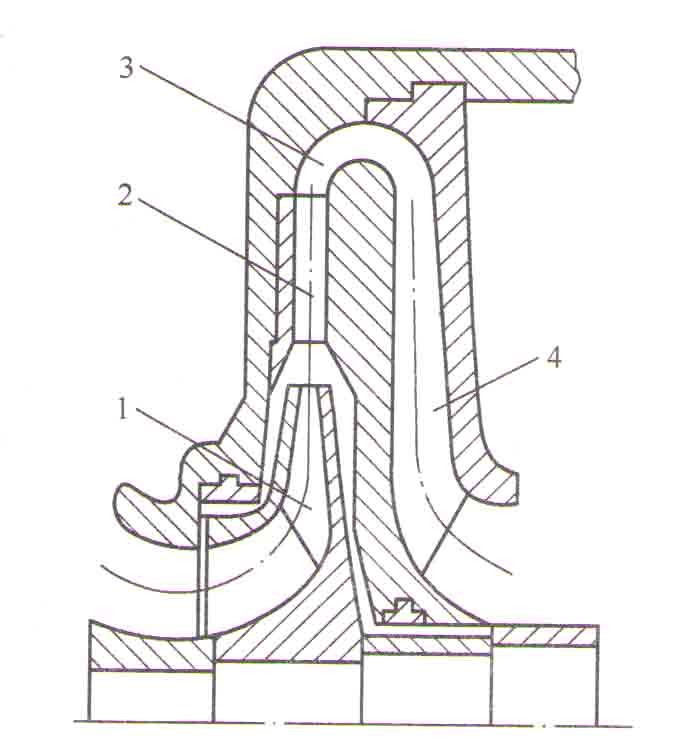

1—葉��2—擴壓器�3—彎��4—回流器
�5-5 多級離心式制冷壓縮機的中間級水機組系統圖

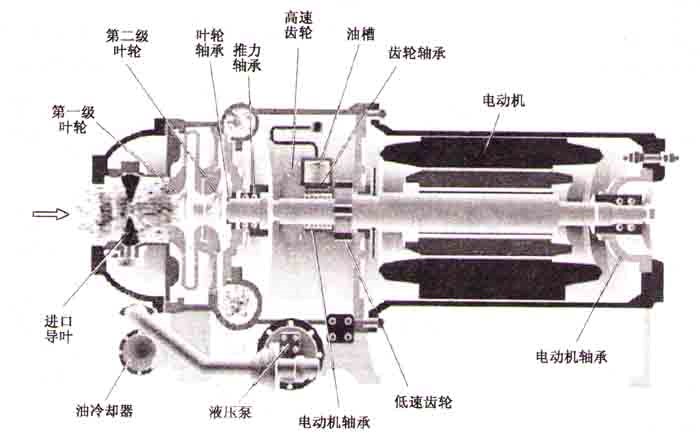

�5-6 二級離心式制冷壓縮機
離心式制冷壓縮機屬于速度型壓縮機,它利用高速旋轉葉輪作用于氣體,以增加其動能和壓力,并改善氣體的壓力和流速。之�,大部分氣體動能被一個擴散器減少,動能轉換為壓力能量,壓力進一步增加,蝸殼形成高壓,最后被拉出壓縮機� ,完成進氣 - 壓縮排氣過程�
對于多級壓縮機,有曲線和回流等部�,氣體通過曲線和回流引入并壓縮到F級葉輪中。多級離心式制冷機的中間階段如圖5-5所�。系列離心式離心壓縮機分為幾個階�。每行包含從1年級到什么年�。如�5-7所��
